上料單元：
啟動固定式3D視覺，識別料箱零件——3D視覺將掃描的數據與視覺系統中的零件信息進行匹對后，判斷零件規格——視覺系統識別零件規格后，系統給出抓取點——3D視覺引導上料機器人進行抓件——零件抓至OC中轉臺，OC視覺相機拍照，精確識別工件位置及正反面——根據零件色擺放情況，視覺引導機器人將零件抓取至翻面組件，該組件對零件進行翻面動作——上料機器人將物料抓取至磁化上料臺
下料單元：
退磁工序完成——發送信號給控制系統——控制系統引導下料機器人取件——不合格品抓取至不合格下料框，合格品抓取至合格下料框-單次循環結束

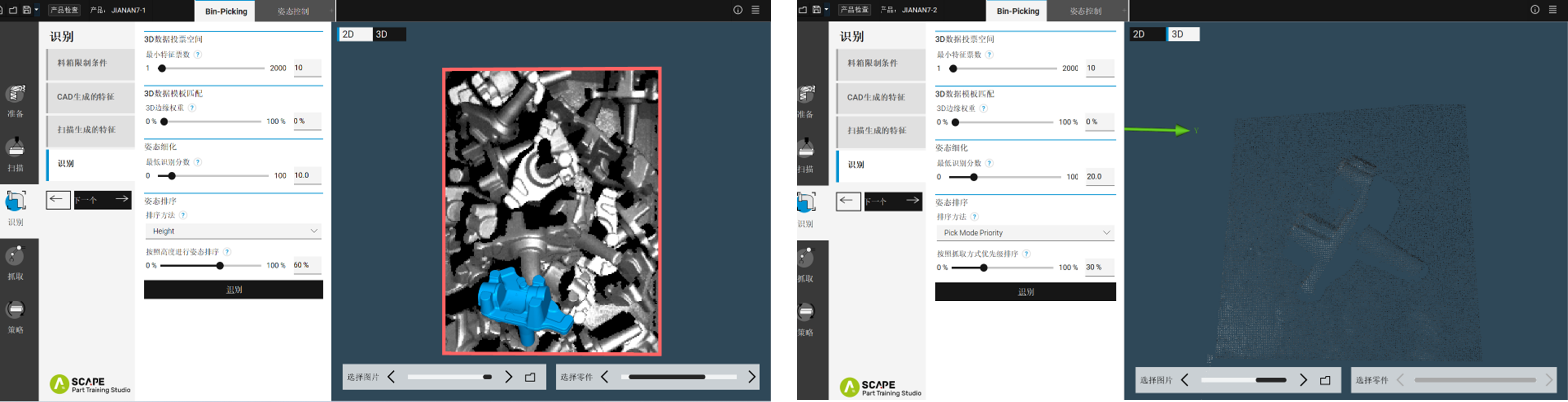

高精度識別
該方案選用的SCAPE固定式3D傳感器安裝于料箱上方，其主要優點是分辨率高，安裝方便。同時掃描工件時不占用機器人節拍，這使得機器人能以最理想節拍完成任務。

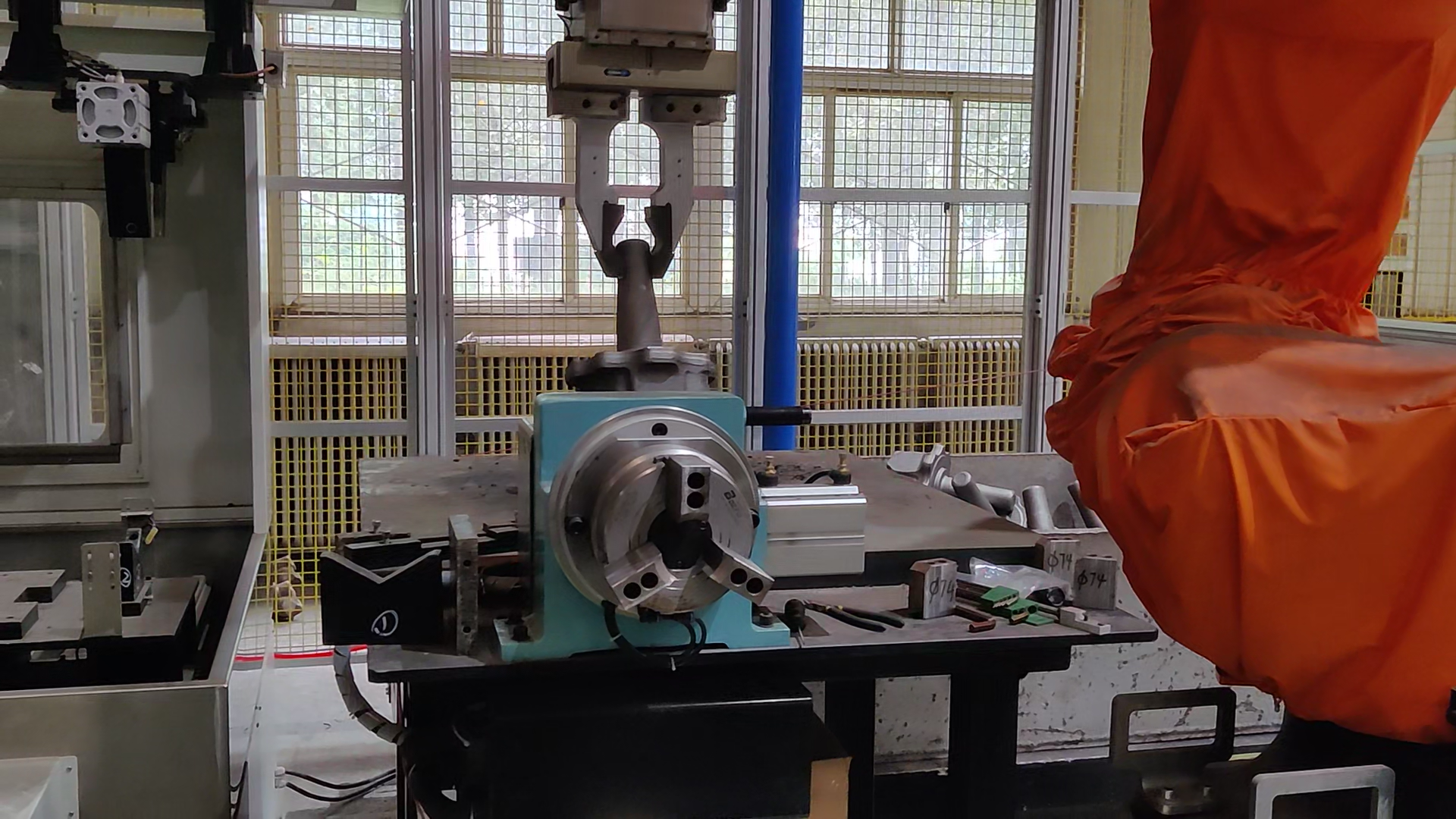

精準抓取
該機器人抓取夾鉗設計合理，適應性強，多點抓取可靠；夾鉗設計為多種轉向節可通用；夾鉗的夾指設計為耐磨可更換結構，可防止轉向節夾傷、墜落。
滿足不同零件柔性化生產
該工位可滿足多種規格盤式、鼓式轉向節自動上下料應用（本項目實際應用高達27種不同規格）。
