如何使用 SCAPE Bin-Picker 智能搬運解決方案提高料箱清框率？
各行各業和工廠自動化公司都在用料框或周轉箱交付產品組件或零部件，并且每天，生產工人花費大量時間在料框或周轉箱與機器之間搬運零部件。Scape Technologies 通過可靠、強大的機器人 SCAPE Bin-Picker 智能搬運解決方案解決了人工物料搬運過程，該解決方案提高了生產力并減少了對工人健康有害的人工重復和單調的工作。
當仔細研究自動化物料搬運與機器人Bin-Picking的需求時，它需要軟件能夠預判到意外情況。Scape Technologies 的解決方案中有多個備份程序，允許系統在發生意外情況時繼續抓取零件。即使機器人在料箱中遇到困難，軟件也能解決問題，并允許持續穩定地抓取通常以結構化、半結構化或隨機方式堆放在料箱中的零件。每種類型的零件形狀和定位都有其自身的復雜性和特征，必須根據這些變量進行處理，才能有效地清空料箱。

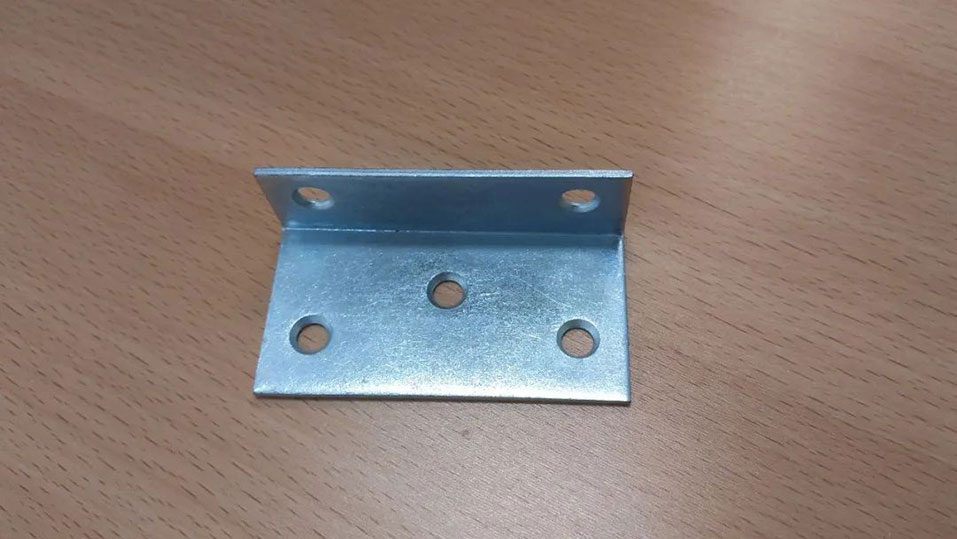

有些零件幾乎沒有明顯的3D外觀特征。3D外觀越不明顯，當僅使用表面外觀進行匹配時，就越難以在3D點云中正確識別它們。
示例圖
為了確保使用SCAPE Bin-Picker解決方案進行機器人自動化物料搬運時擁有高清框率，我們接受挑戰，在不影響SCAPE Bin-Picker解決方案的可靠性和穩定性的情況下提高對幾乎無明顯3D外觀特征的零件的識別能力。
挑戰 在零件幾乎沒有明顯3D外觀特征的情況下依然保持高清框率

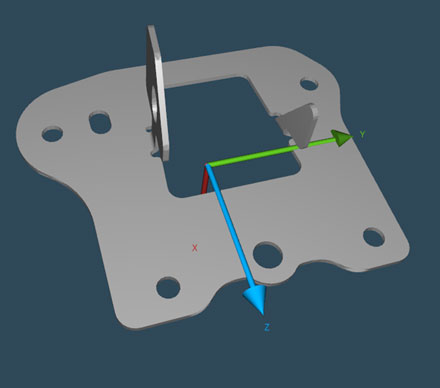

有些零件幾乎沒有明顯的3D外觀特征。3D外觀越不明顯，當僅使用表面外觀進行匹配時，就越難以在3D點云中正確識別它們。
示例圖

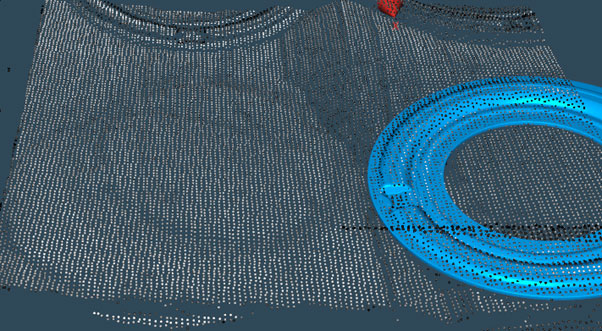

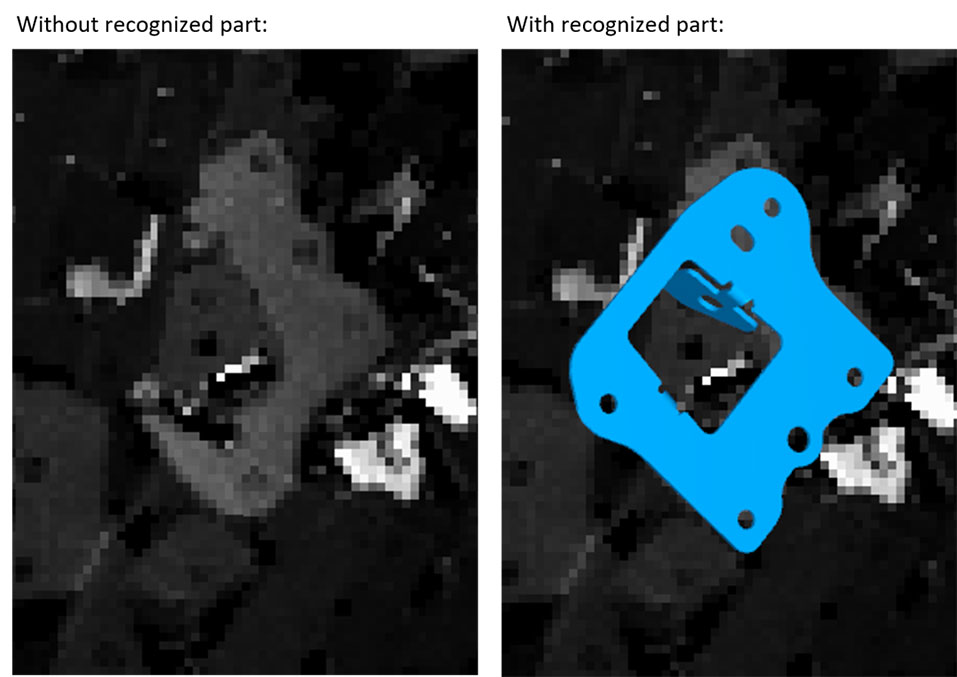

當僅將零件表面與掃描的點云進行匹配時，有時可能會看到類似這樣的識別：
該零件與左側的其他零件部分重疊，最后，最佳匹配是零件的大部分表面與掃描數據匹配的地方，但該零件的實際姿勢并為被識別。
解決方案 使用零件的3D邊緣進行識別

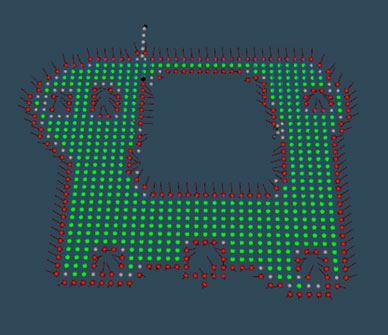

為了改善上述情況，我們現在使用零件的3D邊緣進行識別。從CAD模型中提取預期的 3D 邊緣：
然后將它們與掃描得到的3D邊緣進行比較，作為識別過程的一部分。
結果 使用零件的3D邊緣進行識別

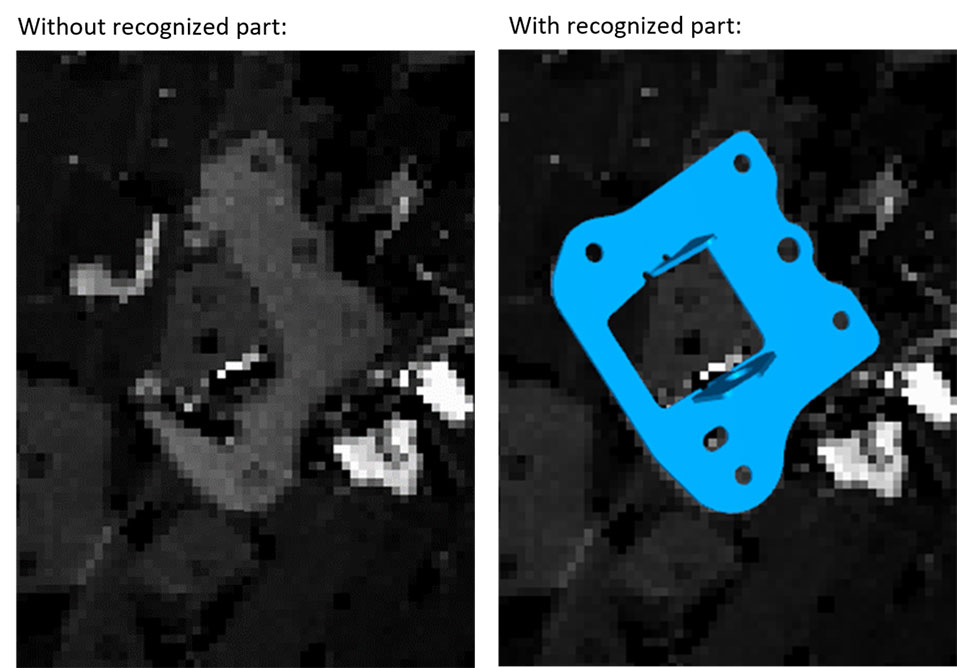

現在上述零件可以被正確識別，因?yàn)檫@是3D邊緣與掃描數據的最佳匹配：
額外優勢 3D邊緣信息還帶來了額外的優勢

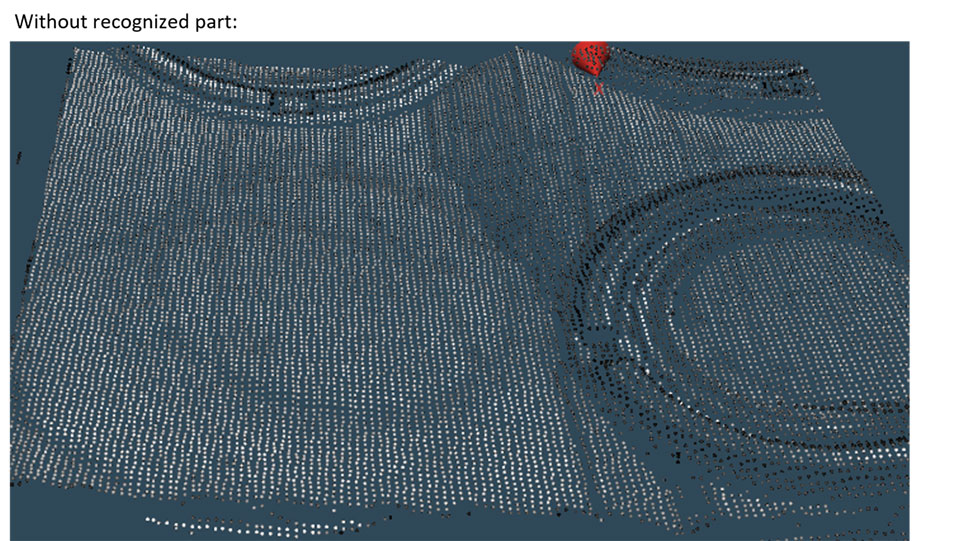

3D邊緣信息還帶來了額外的優勢。它們可以防止在幾乎平坦的背景上出現錯誤的零件識別，例如，一塊紙板：如果一個零件之前一直放在紙板上，它的形狀可以非常好地匹配零件的形狀。

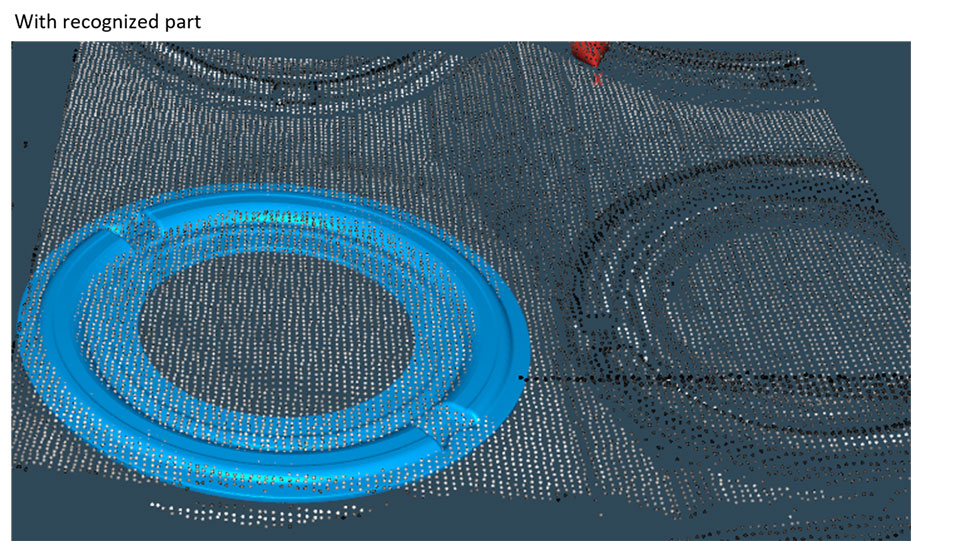

但在引入 3D Edges 后，此類錯誤識別將不復存在，因?yàn)榧埌宀粫勺銐虻?D邊緣信息，從而將錯誤識別誤認為是正確識別。相反，現在只有右邊的零件被識別。
結論 在零件幾乎沒有明顯3D外觀特征的情況下依然保持高清框率
通過使用3D邊緣信息，SCAPE Bin-Picking 系統的整體性能大大提高，因?yàn)楝F(xiàn)在可以更可靠地識別零件的正確位置和方向。尤其是扁平零件現在可以更準確被抓取，從而減少了料框中失敗的抓取次數，并縮短了平均周期時間。此外，新功能可確保較高的清框率，同時不會影響系統的穩定性和安全性，從而縮短轉換時間。
SCAPE Part Training Studio 使用步驟
01 第一步
導入工件CAD數據文件
02 第二步
系統生成識別數據庫，3D相機對周轉箱進行
拍照以獲取圖像進行識別
03 第三步
為工件設置抓取點，可在需要時自定義或
添加更多的抓取點
04 第四步
進行最終的測試識別、優化設置及抓取訓練
測試
